往復式切藥機

【工作原理】

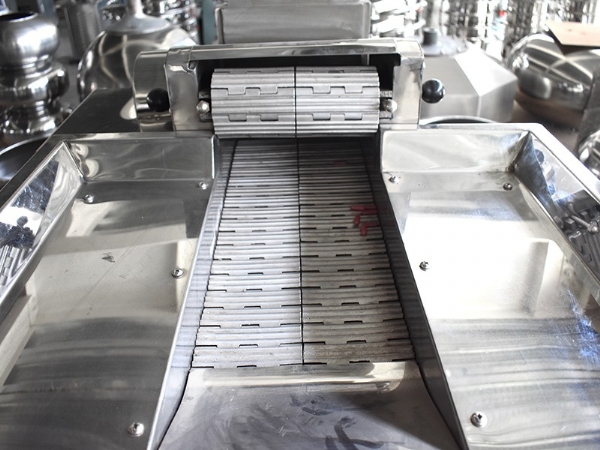

物料由鏈條間歇輸送至出藥口，由往復運動的切切制成所需厚度的飲片或段（節）。

【結構特點】

1、本機采用了可調間歇進給機構，可以切制1～15㎜之間任意厚度的飲片或段，并且簡化了變速機構，提高了可靠性。

2、本機設有可以調整的上鏈架，根據物料的泡實，可以調整上鏈加架的角度。避免物料阻塞，上鏈架還可向上掀起90°，用于清理粘附在上鏈條上的藥渣及其它雜質。

3、設有楔輪正、反進料裝置，物料進、退靈活方便。

4、本機對調整方便，只需扭動一個螺釘和一個螺桿即可獲得滿意效果，且對后不會錯動。

5、本機采用曲柄搖桿切削機構，由于搖桿較長，切出的片形較好，一般不帶毛茬。

6、為增加切削力，保證切切運動平穩，在曲軸的一端裝有較大貫性輪隨曲軸運轉。

7、該機由于口尺寸大，切片規格調整范圍大，因此產量高，適用范圍廣。

8、由于采用間歇進料（進藥時不切藥、切藥時不進藥），避免了頂和打碎物料，確保切片質量。

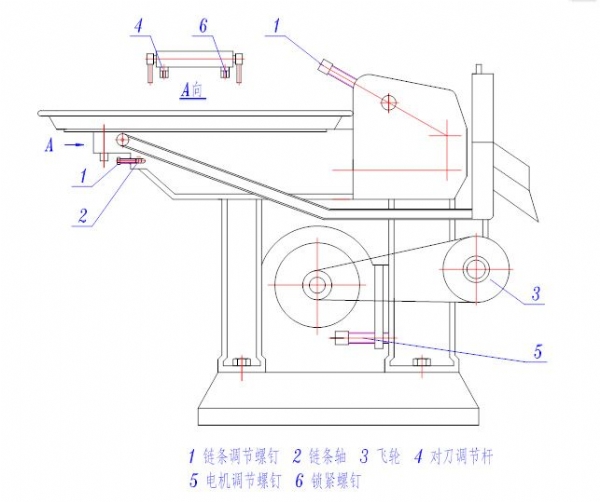

9、鏈條松緊可通過調節螺釘自由調節。

10、進給機構采用楔塊、楔輪驅動，振動小、噪音低?？赏ㄟ^扳動楔塊控制手柄，實現進料與退料。楔塊磨損后可調整方向使用，延長楔塊使用壽命。

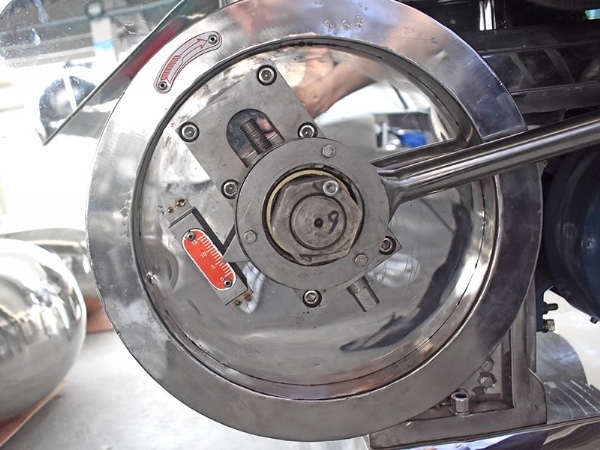

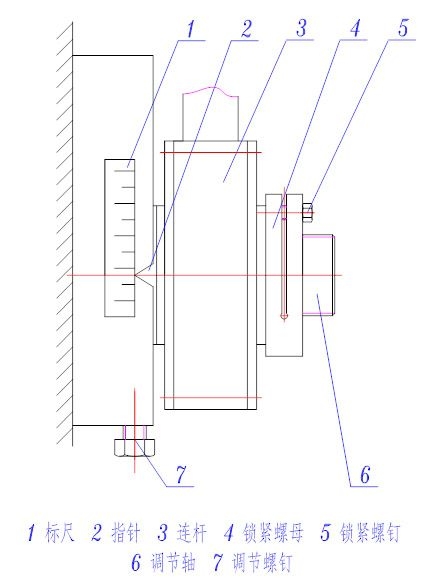

                                                  厚度調節示意圖

【技術參數】
